Шаблоны деталей, сборок и чертежей SolidWorks
Шаблоны из архива помогут сэкономить время на:
1) Создании эскизов и операций для типовых/повторяющихся деталей.
2) Заполнении текстовых полей свойств деталей/сборок: наименование, заготовка, типоразмер, материал и др.
3) Вставке технических требований в чертёж.

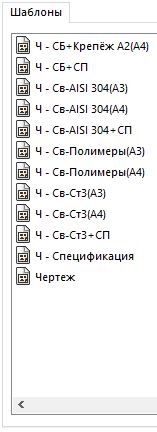

Шаблоны деталей с названием на "Д - ЯЯ_" предназначены для назначения свойств импортируемых файлов: STEP, IGS, SAT и т.п. Например, если Вы скачали STEP-файлы латунных фитингов и хотите преобразовать/сохранить их в SolidWorks, то перед этим необходимо выбрать в разделе "Параметры - Шаблоны по умолчанию - Детали" шаблон "Д - ЯЯ_Латунь. Покупка.PRTDOT". При этом в конвертируемой детали будут автоматически назначаться свойства из шаблона.
Обратите внимание, что некоторые шаблоны деталей имеют конфигурации: заглушки, трубы и фланцы.
Шаблоны чертежей отличаются различными техническими требованиями и форматками.
После скачивания шаблонов для каждого PRTDOT-файла и ASMDOT-файла необходимо:
1) В программе SolidWorks открыть такой файл [CTRL+O - выбрать файл в папке "SW/Шаблоны" - OK].
2) Изменить фамилию разработчика на свою.
3) Сохранить такой файл [CTRL+S] (хотя SolidWorks пишет, что файл только для чтения).
